PCB線路板絲印布局規范及要求
什么是PCB設計絲印？為什么將它們包含在設計計劃中？ 你的PCB需要成為一個可讀性好的絲印嗎？
什么是絲印？
通常，印刷電路板（PCB）設計具有許多不同的層，并且絲網層是這些層中的一層。 由于絲印必須印刷在PCB表面，因此每個PCB至多有兩個絲印層，即頂部和底部。 絲印可以將文本信息印刷在紙板上供人類閱讀和解讀。 在PCB的絲印上，您可以打印組件參考指示符，公司徽標，制造商標志，警告符號，部件號，版本號，日期代碼等各種信息。但PCB表面上的空間有限，所以它是最好將其限制為有用或重要的信息。 因此，絲印層通常只保存一個組件圖例，顯示各種組件在公司徽標和電路板設計編號上的位置。
目前，專門用于印制PCB的定制數字噴墨打印機最常用于從電路板設計數據中將絲網印刷圖像印刷到PCB表面上。 最初的絲網印刷是使用絲網印刷方法從中得到名稱絲網印刷。 這個名字是由于傳統的絲網印刷技術被稱為需要像絲綢或聚酯一樣的細布作為屏幕和由木材，鋁等制成的框架?，F(xiàn)在隨著技術的進步，許多不同更簡單或更快的絲網印刷方法是發達，但名稱保持不變。
如何設計絲網？
值得注意的是，在印刷電路板設計中編輯絲印布局是印刷電路板設計中的一個小步驟，因?yàn)榻M裝印刷電路板不需要絲印。然而，雖然這不是絕對必要的步驟，但它仍然是通過在施工和故障排除期間提供參考來輔助電路板組裝的重要步驟。 市場上有各種用于PCB設計的計算機程序，例如眾所周知的Mentorgraphic PAD布局和路由器。 對于在設計文件的布局中放置元件時設計PCB布局時的Mentorgraphic PAD，會自動為元件布局上的每個元件分配元件參考指示碼。
在設計PCB布局時，我們?cè)诓季稚弦苿?dòng)和旋轉組件。 組件參考指示符代碼隨著它們附著在組件上而移動并旋轉。 因此在這種情況下編輯絲網變得必要。 還有一些程序可以在其中設計絲印，自己編寫組件參考指示符代碼，以便與相應的組件位置一起使用。 在這些程序中，您只需注意以下要點，同時注意為每個組件分配不同的參考代碼。
方向/重疊
無論您是在編輯自動生成的絲網印刷還是從頭開始設計絲印層，如果要設計出可讀性良好的絲網印刷層設計，都需要注意一些關鍵點。 為了設計一個好的絲網，你需要：
-
編輯組件參考指示符，部件類型等的文本方向，以便所有這些都具有相同的方向，如果可能的話，設置頂部和底部，這意味著絲網更容易閱讀。
-

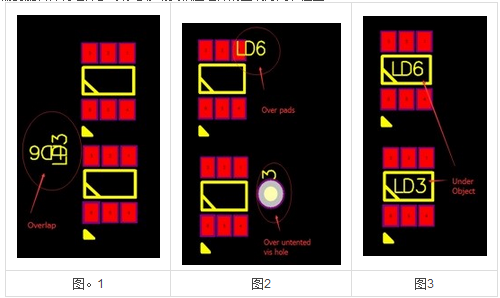

在旋轉文本并調整組件參考指示符標記之前，檢查重疊文本是否存在常見問題。 一個例子，如圖1所示，標記有不同的方向并且重疊。 在圖片中，您可以看到在組裝時如何將標記作為參考使用，如果不糾正，將會有多混亂和困難。 因此，您需要旋轉并將組件參考標志移動到相應組件的正確方向和位置。
- 請注意，在構建電路板之前，PCB制造商通常會自動修整穿過焊盤和過孔的元件參考指示器標記，以避免它們重疊并可能影響電路：
-
檢查放置在與焊盤重疊的電路焊盤上的元件參考指示器標記，如圖2中圈出的第一個組件標記。 由于它們通常被裁剪掉而沒有被打印，并且在PCB組裝和故障排除期間需要將組件參考標記作為參考，所以您需要將這些標記移動到位于相應組件旁邊的開放空間。
-
檢查通孔上的標記，如圖2中第二個組件標記旁邊所示。 由于無孔通孔沒有要印刷的表面，因此不能在其上進行印刷，但是當您使用帶有防焊層的通孔孔蓋時，不能將其用作測試點。 因此，如果有空間，最好將其移動到相應組件旁邊的位置。
-
檢查是否放置了任何參考標記，以便在組件被焊接時置于對象之下，如圖3所示，如果組件下有標記，則需要移動它們。 由于參考標記需要被看作是有用的，因此當被組件覆蓋時，它們?cè)诠收吓懦蚉CBA時被用作參考。
附加標記
-

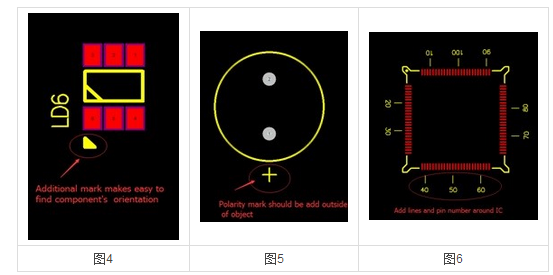

添加額外的標記可能有助于顯示電路板上組件的方向，如圖4所示。 除了組件對象標記上的原始方向標志外，您還可以添加具有三角形等形狀的標記，以幫助顯示具有不同I / O所需的組件的方向。
-
-
在絲網上的微芯片（IC）上添加針腳和線數的測量標記，如圖6所示。在組件對象標記的外面放置圖5中正極標記的極性標記。 對于像大容量電容器或其他具有特定極性的元件這樣的元件，可以減少電路板裝配過程中元件方向錯誤的可能性，從而使工藝更平滑。
設計注意事項
深圳市銘華航電SMT貼片加工：在設計絲印時，您可能希望考慮的其他問題是，如果您：
-
將絲網印刷限制為只有一面可能會將打印成本降低一半，因?yàn)樵谶@種情況下，您只需要打印一面而不是兩面。
-
使用標準顏色和更大形狀的標記使絲網更便宜且更易于閱讀，因?yàn)槟枰厥庥湍?，而?biāo)準顏色通常存貨比需要特別訂購的顏色便宜。
-
測量距離以允許電路板上的常見印刷錯誤達到一定的容差幾個密耳之差。 可以減少由于機器打印錯誤而導致問題的可能性。
