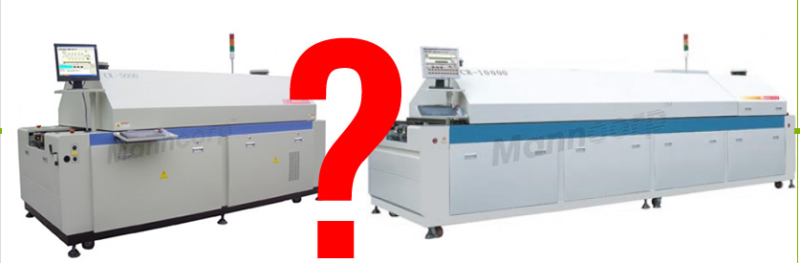

許多電子裝配商都假設他們需要更長的回流爐來滿足其吞吐量要求，并提供更精確的焊接輪廓控制，尤其是在使用無鉛焊料時。 結果，許多制造商發現他們花費更多的錢，并犧牲了更多的地面空間，而不是他們真正需要的。

雖然長8到10區烤箱和更快的皮帶速度可能是大批量生產環境中的最佳解決方案，但我們的經驗表明，對于絕大多數中，小批量，高混合裝配生產線來說，在美國（和許多其他國家），較短的回流爐可以輕松跟上步伐。 事實上，更小，更簡單，更實惠的4至6區型號是我們最暢銷的產品之一，在處理拾放吞吐量，滿足焊膏制造商的回流規格以及提供可靠，優質的焊接性能。

但你怎么能確定？ 4區，5區或6區烘箱能處理多少體積？ 根據您的錫膏和設備供應商提供的數據進行一些簡單的計算會給您一個很好的想法：

錫膏加熱時間

首先要考慮的是您的焊膏制造商推薦的用于您將使用的糊料配方的配置文件。 焊膏制造商通常為回流曲線的各個階段提供相當寬的窗口（就總加熱時間而言） - 120至240秒用于預熱和浸泡，60至120秒用于回流/在液態以上的時間。 對于共晶和無鉛焊料，平均建議的加熱時間通常足夠接近，以使這些計算的任何差異可以忽略不計。 考慮到這個范圍（3到5分鐘），我們發現平均總加熱時間為4到4?分鐘（240-270秒）是一個很好的，相對保守的使用估計。

對于這個簡單的計算，我們建議您忽略焊接輪廓的冷卻部分。 冷卻很重要，但通常不會影響焊接質量，除非PCB冷卻得太快。 如果PCB沒有足夠快地冷卻，可能會導致處理問題。 這些問題可能需要在具有較大烘箱和較快帶速的大批量生產環境中進行控制冷卻，但我們?cè)俅伟l(fā)現，帶有被動冷卻的4至6區烘箱的作業效果并不理想。

回流爐的加熱長度

下一個考慮因素是回流爐的總加熱長度。 區分烤箱總長度和加熱長度非常重要。 幾乎所有的烤箱制造商都會在其規格中提供烤箱的加熱長度，有時稱為加熱通道長度。 確定您正在評估的每個不同尺寸的烤箱的長度（以英寸為單位）。 我們建議您不要包含任何冷卻區域的長度 - 在這個簡單的計算中，我們只關心加熱發生的烤箱區域。

皮帶速度

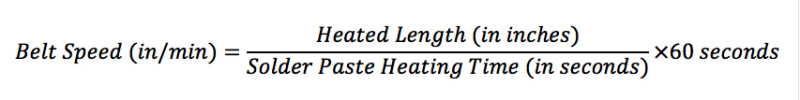

對于您正在考慮的每個烤箱，將加熱長度（以英寸為單位）除以建議的總加熱時間（以秒為單位）。 然后乘以60秒以獲得皮帶速度（英寸/分鐘），您需要實現該輪廓：

例如，如果您的焊接加熱時間為240-270秒，而您正在考慮帶有80?英寸隧道的6區回流焊爐，則會將80.7英寸除以240和270秒。 乘以60秒，這告訴你，你需要設置該烤箱的皮帶速度在每分鐘17.9英寸和20.2英寸之間。

以下是使用240-270秒的典型焊膏分布圖比較Manncorp的4,5,6,8和10區回流爐所需的帶速。 回流焊爐制造商設計他們的烤箱以提供適應典型電路板尺寸和焊接形狀的一系列帶速，但確保您正在考慮的烤箱可以提供所需的帶速是值得檢查的。

一旦您確定了您正在考慮的烤箱所需的皮帶速度，您需要確定每個烤箱可以處理的每分鐘最大電路板數量。

每分鐘回流焊板的最大數量

假設在最大容量下，您將不得不在回流爐的輸送機上端對端地加載電路板，因此計算最大吞吐量很容易。

例如，如果您的電路板長7英寸，6區回流焊爐的皮帶速度范圍為每分鐘17.9“-20.2”，那么該烤箱的最大吞吐量將為每分鐘2.6至2.9個電路板，這意味著焊接裝配將每隔20秒退出烤箱，現在你可以開始獲取圖片了PCB是否每隔20秒就從拾放機器出來？您還可以看到加熱時間和傳送帶速度的微小變化可能不會發生對烘箱產量有重要影響。

線速度

您的生產線的整體速度將成為您選擇新烤箱的重要考慮因素。 無論哪種工藝（模板印刷，SPI，拾取和放置，預回流檢測等）花費最長時間，都將最終控制您的總吞吐量或生產線速度。

通常，在完全輸送的生產線中，拾放系統將決定生產線速度。 我們最快速的3頭混合拾放機的額定速度約為10,500 cph或幾乎每秒3個組分。 平均來說，使用三級傳送帶進行拾取和放置的PCB自動裝載和卸載至少需要10-15秒。 這意味著即使我們上面提到的7英寸長的PCB只有30個組件，拾取和放置操作（包括傳輸） 至少需要 20秒。

當然，只有30片SMD的7英寸長的PCB可能會非常少見，但這只是一個例子，可以說明回流焊爐能夠滿足生產需求的相對容易性。以便增加投放位置的總數和拾取和放置過程的總時間。

哪種回流爐最適合您的需求

用這些數字武裝起來，當使用不同尺寸的烤箱時，您可以開始通過SMT工廠可視化不同產品的相對流量。 我們不打算過度簡化烤箱選擇過程 - 這只是一個起點，還有很多其他的事情需要考慮。 例如，雙面板的生產可能需要將相同組件的兩個單獨通道穿過烘箱。 離線工藝和手工組裝操作也會影響真正需要多少回流焊接能力。 如果您的SMT裝配速度非常快，但其他工藝限制了您工廠的產量，世界上最大的烤箱不會對您有很大的幫助。 另一個要考慮的因素是從一種產品到另一種產品的轉換時間。 從一個配置文件更改為另一個配置文件時，烤箱溫度需要多長時間才能穩定下來？ 有很多不同的事情需要考慮。

盡管如此，正如我們?cè)诒疚拈_(kāi)頭提到的那樣，我們的大多數客戶通常都會發現，并且常常十分驚訝，5至6區烘箱足以滿足他們的需求。 預計未來可能需要更高的吞吐量，公司有時會過度花費在大型烤箱上。 如果您屬于這一類別，請記住，較小的烤箱使用較少的能源，占地面積較小，而通常較低的基準價格可釋放可用于選項和配件的資金，如氮?dú)飧采w，水冷卻和/或熱仿形設備。 我們甚至有客戶選擇在單個大型烤箱上購買多個小型烤箱，以便讓他們更靈活地同時運行不同的溫度曲線。

使用這些快速計算讓你進入大球場。 你可能確實發現一個更大的8或10區高容量烤箱是你最好的答案。 我們很樂意為您提供一個！ 我們的賭注是，如果你像我們大多數的客戶一樣，5或6區域就可以為你服務。
