PCB設計基礎知識
PCB設計基礎知識1部分：如何將您的組件
所以，你在Autodesk鷹一個原理圖設計有紙上的電路，但真正的挑戰來了。你怎么把所有的電氣理論轉化為實際的物理設計？這些天的工程師做的一切，從原理圖PCB布局，并沒有把它摘下別人來完成它的線，它是所有關于你。雖然這可以給你一個新的挑戰，PCB布局可能是一個最令人興奮的和有益的PCB設計部分。這就像一個巨大的謎團等待被一些原始思維和創造性解決。你在哪里開始呢？你需要將你所有的元件。
有些事事先知道
有幾件事情你要在你的頭后面，你去改變你的原理為物理的電路板布局，包括：
PCB設計是一門藝術
很多工程師把PCB布局的過程更像一門藝術。如果你給你的示意圖，一百個不同的工程師，那么你會得到一百種不同的板的布局都有其獨特特點。不同于原理圖的設計，都是基于數學的終結，你的PCB布局更加靈活多變。
因此，你要記住一件事你做的PCB布局–當沒有正確或錯誤的方式去做。你選擇如何將您的組件和完整的路由都是一個獨特的表示你的設計視角。對于一些人來說，這可能是一個有點壓倒性的第一，這就是為什么我們要堅持用這個博客在一個非常簡單的設計。我們只有少數的組件，你可以把你的時間地點，更換，并可能重新再做一遍。
剛剛獲得舒適的全過程。
你需要考慮制造
在一天結束的時候，你可能會設計一個PCB有了身體上的你。因此，你需要思考在你的腦海里你去設計。第一個是元件定位。當你把志同道合的元件板上，像一組電阻或二極管，你需要確保他們總是朝著同一個方向。為什么？這將使你的板更容易安裝，測試，檢查你的制造商。
第二點要考慮的是你如何放置你的組件的相互關系。當你完成董事會交給給您的制造商，他們要把它通過釬焊爐連接所有的部分你裸露的電路板。如果你有更高的組件，阻塞較小的，那么你可能會得到一個板背面與連接不良焊點。放置元件時，時刻注意他們的大小不是你的二維空間，而且他們的高度和寬度。一個全面的名單，部分位置提示，
想想你的路由
不用說，很多初學的設計師，把他們的成分太貼近他們的第一個布局才用完的時候啟動路由錯誤。這是最常見的集成電路都需要連接在你的板銷很多。如果你不把這一部分足夠的呼吸的空間，那么你可能運行的空間和將要開始布局從頭。放置元件時，總是想著你怎樣的路線，并留下足夠的空間之間的部分使過程簡單。
定義你的過程
而你的元件布局和布線過程充滿了創意無限的機會，我們認為從一個結構化的過程，在心里就好。這并不意味著扼殺你的創意，但只是提供一個基礎，你的創造力會成長。一旦你知道了墻壁的限制，你要去哪里，然后你可以自由設計你。的過程中，我們將使用完成貼片過程包括：
-
步驟1–你會先示意你早點完成，把它變成一個新的PCB布局
-
步驟2–你然后把你的所有部件和旋轉，努力減少長度和交叉airwires（稍后）。
-
步驟3你完成了你的–安置過程中通過調整你的主板布局的尺寸以備路由。
這是所有的細節，你需要知道的開始。讓我們跳到一些實用的PCB布局策略。
第一步：將你的圖–成板的布局

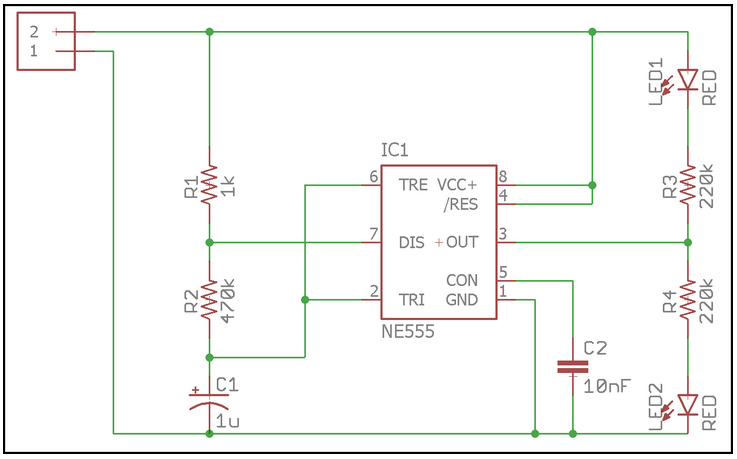

如果你一直伴隨在我們的原理圖的基礎系列，那么你應該有一個完整的原理圖，像我們的下面。

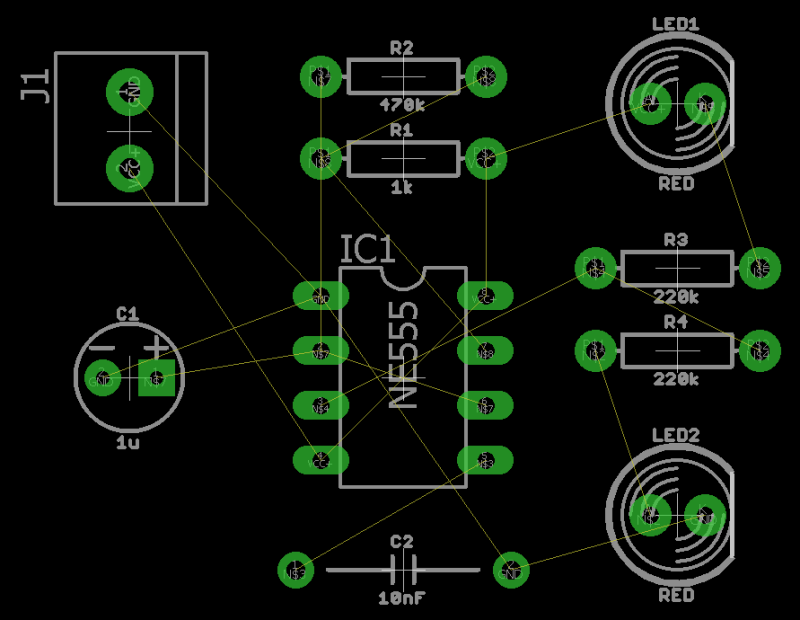

我們的完整的LED閃光燈示意圖，我們會變成一個PCB布局。
但如果這是你第一次來就一定要看第一部分原理基礎知識，第二部分，和第三部分讓自己加快速度。把你的電路圖PCB布局，這樣做：
-
從打開你的原理圖工程 Autodesk鷹控制面板 -
在你的界面上，選擇
SCH） 圖標這將生成一個基于你的原理圖的元件和布線的PCB布局的過程。 -
選擇是如果你得到一個警告對話框說。BRD文件不存在，你想從你的原理圖的創建。

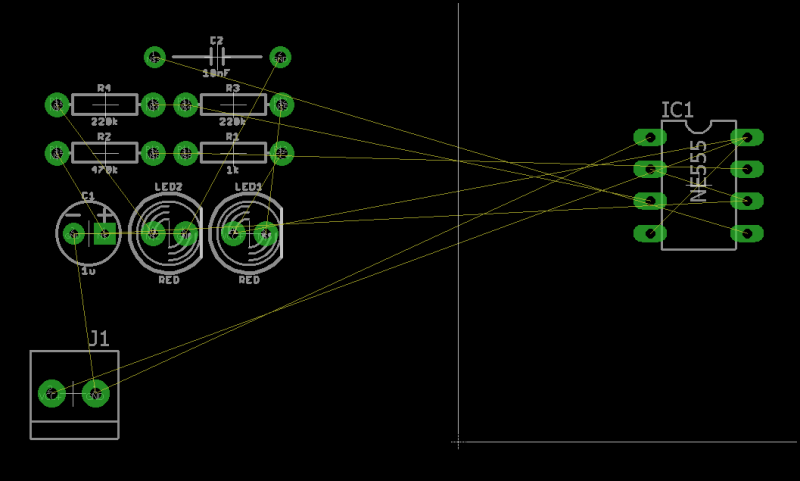

當你把你的原理圖為PCB布局文件，你會得到一個新的窗口，看起來像這樣。
這是你的空白PCB布局帆布你將開始你的PCB設計之旅。讓我們花一點時間來談?wù)勀闼吹降那闆r這是你全新的。這里有一些事情要做筆記：
-
你看到代表你的主板布局的物理尺寸的白色方形輪廓。這會是你將你所有的部件。
-
你所有的組件目前剩下的方形輪廓外。布局過程的下一階段是移動每一塊到這個區域。
-
你會注意到一堆之間的組件連接線。這些被稱為airwires。你也可能聽到它被稱為ratsnest。這些airwires幫助你了解你的組件的連接。
現在，讓我們開始移動和旋轉你的部分內的電路板空間。
步驟二–放置和旋轉組件
好吧，這是我們需要保持靈活的方向我們提供。你有你的空白板布局，你如何選擇你的組件，最終還是你。在一個典型的PCB元件布局的過程中，大多數工程師會把他們所有的邊緣成分，如USB端口、電源插孔，標題，等等。這些零件粘在那里，由董事會確定放置在機械外殼。
在邊緣部分，工程師將會去把最大的組成部分。如有大量引腳的集成電路將產生巨大的影響的哪些部分需要被放置在它周圍。我們的例子的設計正好包含一個芯片，你可以用這部分作為你的第一個地方。這里的如何：
-
選擇
移動
在你的界面左邊的工具。 -
左鍵單擊在中間的IC1組件并將其拖在你的板的輪廓。你會注意到所有的airwires移動的部分。
-
現在繼續轉動部分如你所想的右鍵單擊。每回合會旋轉90度。
-
最后，繼續 左鍵單擊你想把你的IC
我們有我們的IC放置在左下角的板，準備好更多的。
現在你已經得到了最大的一部分在你的布局設置，這將有助于一噸時將您的所有其他組件。在放置過程中剩下的全部給你！還不確定從哪里開始？這里有一些提示：
保持你的連接盡可能短
你的目標是把你所有的零件的一種方式，最大限度地減少長度和橫在你的組件airwire聯系過。不兼容的部分一起，永遠記住，你可以在多個層的路線，所以一些縱橫交錯的airwires不會殺了你的設計。
調整你的airwires不斷
當你繼續調整你的零件的位置，你的airwires可能需要重新計算。當你把一種新的零件或旋轉一個現有的，一定要選擇
工具在你的界面左邊重畫所有你airwires。這個工具會給你一個實時更新你的位置決定影響你的airwire連接。
避免重疊的部分
所有這些綠色圓圈和白色輪廓的物理方案的一部分，你的每一個部分，他們需要裝配室。如果你最終重疊的那些綠色的圓圈，這會對你的身體會露銅，然后你會得到一個不愉快的短路。一定要永遠離開房間組件之間的時刻。
玩得高興!
元件貼裝過程中是一個謎，等待著被你的創造性的努力解決了。記住，沒有正確或錯誤的方式把你的部分，只是不同深淺的優化，你會發現。把你的時間，并享受這個過程盡可能的。下面你可以看到我們是如何決定將我們的部分，但如果它看起來像你的，然后它不出汗。這是什么使你的設計獨特。
你的部分安置像我們一樣嗎？希望不是，設計你的方式！
筆記：有時你可能想把一堆零件一次。而不是單獨做這，你可以組部分，然后使用移動工具，這里的如何：
-
選擇
群組
在你的界面左邊的工具，然后選擇你想用的零件組左移鍵每個部分或按住左鍵單擊和拖著箱子在你想要的部分。 -
你所有的部分你將現在將被高亮顯示。下一步，選擇
移動 在你的左手邊的工具和接口按Ctrl單擊右鍵將它們作為一組 -
最后，把你的地方你想放置的 左鍵單擊完成他們的位置
步驟3–調整你的板形
好吧，這一點你已經得到了你所有的組件放置。你有沒有發現它的創意，或是一種尷尬的第一次？繼續做一次又一次，直到你進入元件布局流程；然后你就明白魔術。在這一點上，所有的辛苦工作，偉大的工作！現在我們完成了定義你的電路板布局的尺寸與這些步驟：
-
選擇
移動 在你的界面左邊的工具。 -
左鍵單擊在你的PCB版圖輪廓的右上角，然后拖動，指向你的組件來調整角的大小。
-
左鍵單擊再次完成那個角落，然后繼續和右下和左上角的重復這個過程。

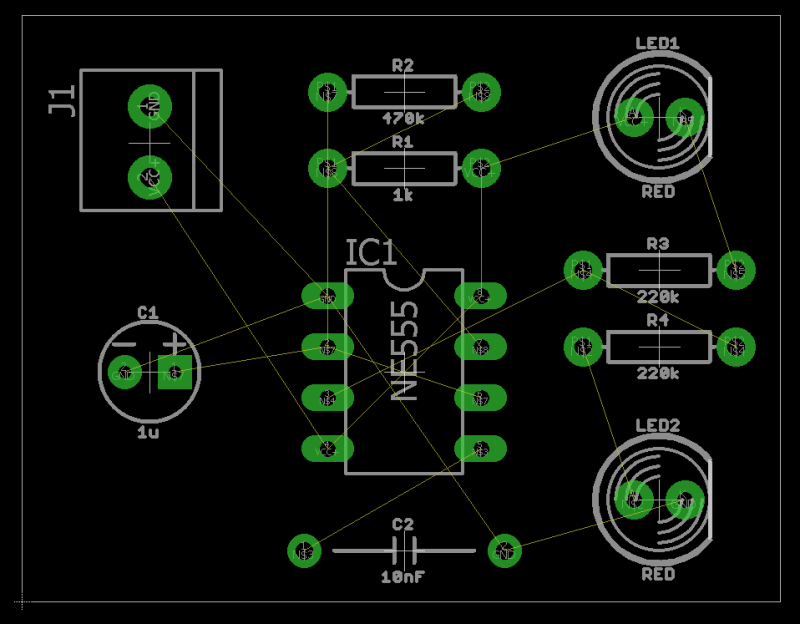

一旦完成，你應該有一個更小的PCB布局輪廓，依偎你的所有成分在一起像我們下面的一個高效、緊湊的封裝：
我們縮小我們的PCB布局輪廓雀巢我們所有的零件。
元件布局的成功
要走的路，你做到了！你已經成功地將所有的組件在你的第一個PCB布局。有句老話說的是這樣的–PCB布局90%布局10%路由。這還只是像真的一樣。你如何決定你的組件將最終決定你的工作多么簡單的路由將在未來。你確定你的airwires盡可能短？如果是這樣，那么你可以指望你的PCB設計過程的最后一個10%是輕而易舉的事。
你可能想在你的組件放置過程幾次只是看看有什么樣的不同的結果，你可以試試。你練習的越多，你越會發現能更好的每一次讓你布置的小細節。不要害怕嘗試！這一部分的游戲是所有關于藝術工程。享受創意的努力，我們期待在我們的PCB布局基礎系列再次見到你。這是下一個：
-
PCB布局的基礎部分2–這里你將學會如何把所有這些組件你放置和路由在一起走線和過孔。
-
PCB布局的基礎部分–這里你將學習如何運行設計規則檢查（DRC）和添加一些潤色你的布局與銅倒有些絲網。
-
