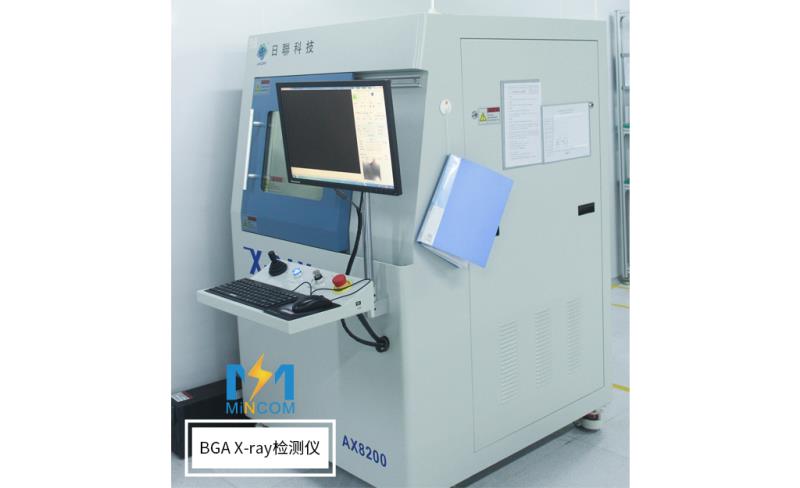

smt貼片加工廠如何選擇X-ray檢測設備
x-ray 無論您參與哪個電子行業，您都可能已經注意到了更小，更密集的印刷電路板組件（PCBA）的持續穩定趨勢。
這不一定是因?yàn)镻CB組件需要更小，但新設計使用明顯更多的球柵陣列（BGA）和其他類型的具有隱藏焊接連接的設備，例如四方扁平無引線（QFN）和焊盤網格陣列（L氣體）。與具有引線的較大封裝相比，這種器件通常具有性能和成本優勢，因此趨勢可能會持續下去。
自動光學檢測（AOI）是表面貼裝（SMT）制造中成熟的關鍵工藝控制，可大大提高成品質量的可信度。但是，對于無法在光學上看到焊接連接的設備，您如何處理？
X射線提供了答案。
在這篇博客文章中，我們重點討論為什么X射線在現代電子制造環境中變得越來越重要，如果您或您的裝配合作伙伴正在尋求投資這種檢測設備，需要考慮4個方面。
X射線設備如何為電子制造過程增加價值？
使用X射線作為過程控制可以幫助消除由于錯誤放置的“隱藏連接”設備而產生不可能或不經濟修復的組件的風險。重新放置錯放的設備可能非常耗時，并且可能導致組件上的其他問題，例如由于局部加熱導致PCB上的周?chē)M件。返工也可能超過雙面組件允許的最大焊料回流循環次數。在過程后期（例如在JTAG或功能測試中）發現故障會導致額外的損失時間和診斷和重新測試的成本。
那么什么時候應該使用X-ray？它肯定應該是“首次”檢測過程的一部分，有助于確保烤箱配置文件是無鉛設備的最佳選擇。因此，在組裝生產過程中檢查組件樣本可能是明智的。從批次的開始，中間和結尾開始的一些是典型的?；蛘?，可以使用“在線”過程，但值得注意的是，X射線檢查 - 即使是自動化 - 也相對較慢。在實踐中，放置無引線設備，尤其是BGA，非常簡單，通常幾乎沒有問題，因此應該謹慎使用X射線。
X-ray檢查還可以幫助減少行尾手動檢查，例如在AOI無法完全覆蓋的細間距設備上（取決于您擁有的系統類型），或其他BGA檢查方法，如Ersascope可能已被使用過。
X-ray檢查的另一大好處是解決質量問題。 X-ray允許檢查而不需要進行潛在的破壞性再加工或微切片，這增加了成本，當然也導致報廢的組件。微切片還需要一些有根據的猜測，問題可能在哪里。
你經常聽到有人說'它測試失敗，它不起作用，我看不出問題在哪里，所以一定是BGA'？增強X射線以提供“層析”或?qū)嶋H上完整的3D功能，使檢查員能夠“穿過”組件有助于發現故障，例如PCB中損壞的軌道或桶，以及無引線組件的任何問題。
遠離PCBA，X-ray可以提供其他制造組件的無損檢測，例如電纜組件或機加工零件，需要查看內部細節。它還可以提供一定程度的測量能力。
因此，現在，有能力的X射線檢測設備被認為是現代電子裝配線的“必備品”。但是現在您已經決定自己需要一個，或者您的電子制造服務（EMS）合作伙伴應該代表您投資，您如何選擇合適的系統？
選擇X-ray設備時需要考慮什么？
有很多供應商和系統，所以在所有資本設備評估中，最好先考慮一個“必須”列表。我們將假設價格（和回報）將成為等式的一部分，當然，系統必須足夠大以容納您想要檢查的項目。
這里還有4個方面需要考慮：
1 - 圖像質量
如果你想購買一臺相機，那么像素?cái)?shù)較高的產品，比如說24MP，質量要比16MP產品好，對嗎？如果您對攝影有所了解，您會知道這是一個非常簡單的過度簡化（如果不僅僅是簡單的廢話），如果有任何X射線看起來更復雜。有很多物理和非常聰明的軟件?？赡苡绊憟D像質量的因素包括功率，電壓，光斑尺寸，探測器分辨率，X射線源與物品的接近度以及視野。以電壓為例;與130kV系統相比，160kV系統將具有更大的X射線穿透能力，但是更高的電壓會對圖像對比度產生不利影響，從而影響“質量”。那你怎么決定？最實用的解決方案是采取一些典型的樣品組件并嘗試X射線系統。圖像質量可以是主觀意見。好消息是，您可能會發現針對PCB組件的系統可提供從非常好到極好的圖像質量。這可能更多地與檢查的設置方式有關，而不是其組件的技術能力。
2 - 多少'D'？
D當然代表尺寸。有三種系統：
2D，提供直的自上而下的視圖。
2.5D，允許自上而下和傾斜或成角度的視圖。
3D，這是組件的三維重建。這可能使用諸如層析成像，層析成像或（對于完整3D效果）計算機斷層掃描或CT的技術。
當然，你看得越多，檢查就越慢。例如，復雜的CT掃描可能需要數小時。如果目的是在BGA下觀察缺少的焊球，或者在它們之間短路，那么2D就可以了。但是，如果有組件遮擋了感興趣的區域，傾斜可以幫助獲得更好的視圖。 3D可用于詳細的質量調查。
3 - 易于使用
一些系統允許一定程度的自動檢查，例如通過使用“通過/未通過”標準編程檢查序列。這當然使得可重復的檢查和操作非常容易，并且如果需要允許“在線”過程。雖然進行設置或進行臨時檢查確實需要一些技巧。雖然現代X射線系統易于使用，但檢查員確實需要了解所有設置的作用（例如我們之前提到的電壓和對比度設置），并能夠解釋他們所看到的需要合理了解PCB的內容部件?？梢杂幸恍┕δ苁箞D像解釋更容易，例如通過應用顏色。
在下面的示例中，焊料中的空隙以綠色突出顯示：
RP xray.jpg
4 - 維護
值得記住的是，在使用X射線設備之前必須通知健康與安全執行委員會（HSE）。在創建使用規則或程序以及聘請輻射防護監督員和顧問時，也可能存在義務。設備供應商應該能夠提供建議，讓他們對系統進行（至少）年度健康檢查是個好主意。
還值得一提的是，有不同類型的X射線管。 “開管”類型的更換速度相對較快且成本低廉 - 可能只需幾磅，幾個小時 - 但需要在每使用200-300小時后才這樣做。 “封閉管”類型可以持續很多年，但價格要貴得多，也許數千英鎊。所以也許最好的選擇取決于你將使用多少系統。
X-ray探測器往往是標準或高清平板。 X射線將導致這些隨著時間的推移而降低，通常在10年后降低約20％。雖然仍可使用，但建議在8至12年后更換。
同樣值得找出系統上的常見故障模式，因?yàn)殡m然組件部件類似，但它們可以以不同方式組裝。 例如，電源，連接器或電纜可能需要及時更換。
深圳市銘華航電SMT貼片加工廠：希望您已經發現此博客文章內容豐富，它幫助您了解我們建議您在尋求投資X-ray檢測設備時所關注的一些領域。
