能夠觸摸我自己的電路板設計是非常令人滿意的。今天是你學習它的時候了。

而事實是，這個過程并不那么難。您只需要執行幾個步驟即可。任何人都可以做到 - 即使你以前沒有經驗。

什么是印刷電路板？

你想制作自己的手機嗎？還是電腦？還是機器人？還是飛碟？

好吧，那你就想做一塊印刷電路板。所以你看，印刷電路板真的很有趣！

印刷電路板由特殊的玻璃增強環氧樹脂層壓材料制成。通常，它是綠色的。但它也可以有其他顏色。

在板上，有組件。嗯，起初沒有組件。但是您將組件焊接到電路板上。然后板上有組件。

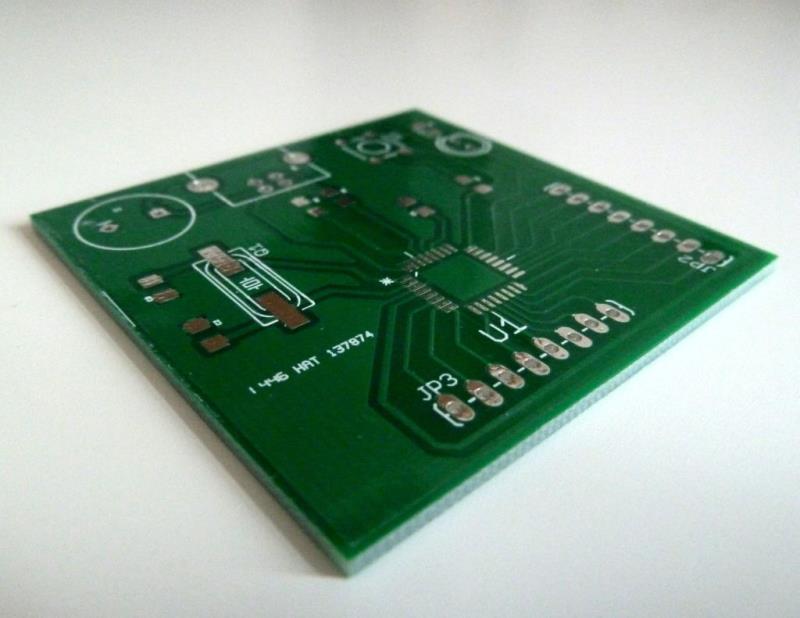

當您看到上圖中的電路板時，您是否相信您可以這樣做？

很多人會回答“不”。幾年前我也會這樣。這似乎是一項非常復雜的任務......但它真的如此嗎？

如何制作自己的印刷電路板？

要制作印刷電路板，您需要：

1. 設計原理圖

2. 繪制電路板布局

3. 獲得董事會

設計原理圖

第一步是制作原理圖。

通常你會從電路圖中開始。然后，您必須將此電路繪制到設計工具中

繪制電路板布局

因此，您可以在設計工具中繪制原理圖。現在你需要繪制電路板。您需要繪制連接不同組件的電線。

這有點像你小時候可能玩過的“連接點”游戲。當您在上一步中繪制電路圖時，您告訴程序?qū)⒁B接哪些組件。現在，您通過繪制線條連接所有內容，程序?qū)⒏嬖V您是否正確執行了操作。

電路板設計完成后，您就可以開始制作電路板了。這可以通過幾種不同的方式完成。

你可以在家里蝕刻一塊板子。這樣做的好處是可以立即制作電路板。缺點是你需要購買所有這些不同的化學品和設備。放置過孔需要時間，精度也不高。

你可以買一臺CNC路由器制作的電路板。這也有一個優勢，就是您可以立即制作電路板。但是這種CNC路由器通常很昂貴。而且您仍需要手動放置過孔。

最簡單和最好的方法 - 至少在我看來 - 是讓你的印刷電路板由制造商制造。這并不難，也不貴。您可以獲得每塊板低至1美元的電路板！

如何快速學習這些東西？

任何人都可以做這些步驟。只要你知道如何做到這一點。學習它的一種方法是瀏覽我的網站。我寫了很多關于創建印刷電路板的文章。

對于那些有點不耐煩的人 - 我創建了一個名為“構建高級愛好電路”的視頻培訓，逐步教授這個過程。
