印刷錫膏量如何影響焊點可靠性

來源:CLTPHP     時間:2020/04/25

        鋼網設計文件通常與電路板設計一起創建。鋼網孔的尺寸通常與銅墊的尺寸相同(1:1)。如果使用這些孔尺寸打印焊膏,則可能會出現諸如焊球或橋接之類的問題。為了防止這種缺陷,通常的做法是將模板孔尺寸減小10%至50%。這大大減少了印刷錫膏的量。

        當使用細間距微球柵陣列(BGA)或0201英制(0603公制)和較小的無源組件時,除了減小孔徑尺寸之外,還可以減小模板厚度。這樣做是為了保持孔徑面積比高于工業標準最小值0.66。

        減少模板厚度也會減少印刷錫膏的體積。通過減小焊膏量創建的焊點必須符合IPC-A-610和J-STD-001標準,但是焊點是否可靠?產生可靠焊點所需的焊膏量的下限是多少?焊點在組件的整個使用壽命中都可以生存嗎?

        為了幫助回答這些問題,必須對一定范圍的焊料量進行可靠性測試,以確定可以使用的印刷錫膏量的下限。

進行了一項研究,以回答印刷錫膏量如何影響焊點可靠性的問題。為此工作選擇的電路板包括各種組件尺寸和類型(圖1)。

測試的組件如下:0402、0603、0805和1206英制芯片組件(1005、1608、2012、3216公制);PLCC; SOT和SOIC引線框架組件。

20200425/d03f0daf49dd6fbf0f54ad9df54e8287.png

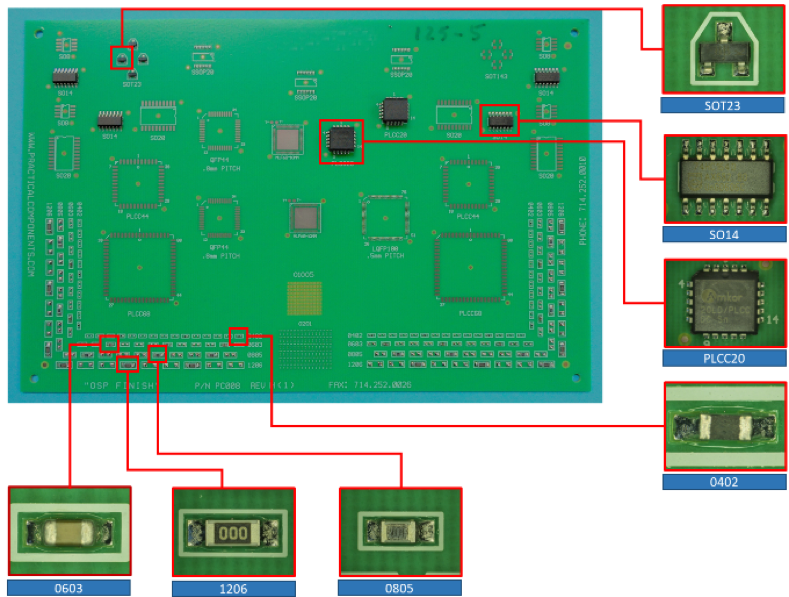

圖1: PCB008和使用的組件。

為了確定可接受的焊膏量的下限,印刷量在標稱值的25%至125%之間變化(表1)。

表1:為此工作創建的模板體積級別。

使用IPC-A-610標準方法和橫截面分析評估了焊點質量(圖2)。焊點強度使用剪切和拉力測試進行測量。在-40°C至125°C之間進行了1000次循環熱循環,并再次測量了焊點質量和強度。

20200425/2499db81da8a8d68729460422ec1a7d0.png

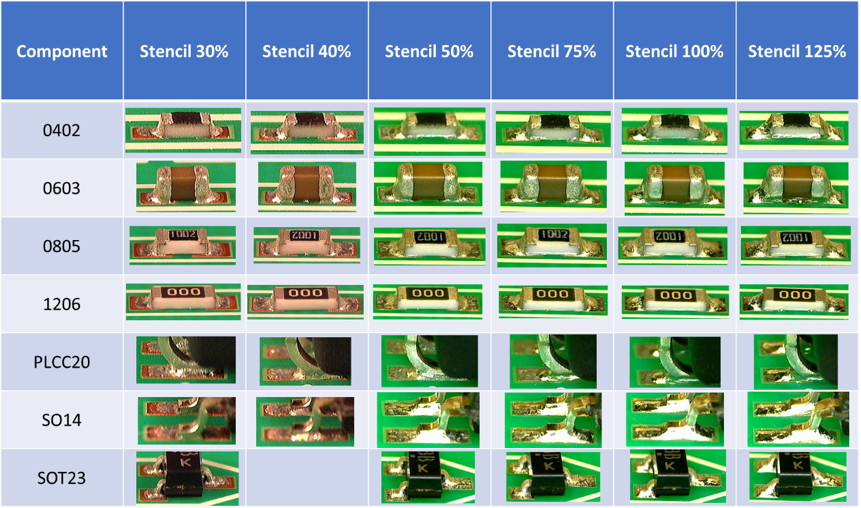

圖2:每個組件的焊點圖片(按模板體積)

小銘打樣SMT貼片:總之,焊點可靠性數據與印刷的焊膏量相關。這樣做是為了為生成可靠焊點所需的印刷焊膏量建立基本準則。這項工作將在技術會議上進行介紹。


?
