       將電源線插入墻上插座或打開電燈開關非常容易，您可能會認為將印刷電路板上的元器件連接到電源或接地也很容易。說實話，PCB設計曾經是這種情況。在信號和電源完整性不是很重要的板上，您可以將過孔放到電源或接地層中，而不必理會。

       然而，根據當今電子產品的設計要求，管理電源分配網絡有很多事情，而不僅僅是在設計中添加一些過孔。您需要考慮PDN對電路板其余部分的影響，同時仍要確保設備可以使用適當?shù)碾娫春徒拥鼐W(wǎng)。這需要在您的電路板的接地和電壓布線方面有一些技巧，我們在這里提供一些有用的想法。

印刷電路板上的接地和電壓布線

       盡管當今密集的多層板廣泛用于先進的電子設備，但是仍然需要便宜的兩層板。對于不需要很多電路的設備（例如玩具或其他簡單的消費類產品），仍然首選兩層板以減少制造時間和成本。但是，與此同時，這些電子設備的性能仍在不斷提高，這需要在電路板的供電網絡設計中進行更多的努力。

       僅需使用兩層即可使用，而沒有可用于電源和接地層的內部層，因此您將必須路由電源。建議在大多數應用中，設計人員使用可能的最小走線寬度，并且仍然可以以低廉的價格制造。通常這最終是信號的6百萬跡線，功率的20百萬跡線。請記住，功率的走線寬度與電流成正比-如果電流增加，走線寬度就會增加，反之亦然。

布線時，應將信號和電源布線放在頂層，并在底層保留返回路徑。最簡單的方法是將底層專用為堅固的接地平面。您可能最終不得不使用某些底層進行信號路由，但是如果要確保為信號返回維護清晰的路徑。

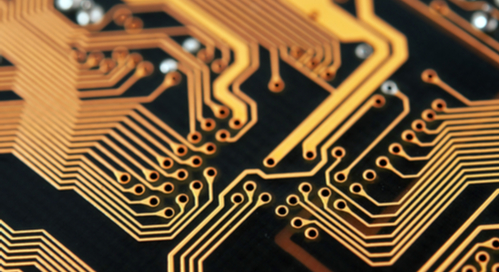

路由電壓以及信號走線需要仔細計劃

使用底層接地還可以幫助您解決噪聲和其他信號完整性問題，但同時也會占用大量空間。因此，重要的是仔細規劃頂層的電源布線，以確保電源在整個板上的分布均勻。

您還需要規劃信號路由，以使敏感走線不會離電源走線太近。請記住，僅因為兩層板的制造成本較低，并不能使其更容易設計。實際上，您可能會發現，設計具有布線的電源走線的兩層板比您預期的要困難得多。

· 信號或關鍵區域網的網絡管理策略

· 通過使用

· 管理堆棧注意事項

· 如果要處理特別密集或極具挑戰性的電路板布局，則可能需要刷新或重新考慮。

從元器件到電源和地面的連接

無論您的電源和地面是通過走線布線，通過星型連接進行電源信號布線還是通過實體平面進行布線，您仍然都需要將元器件連接到該布線。盡管信號返回路徑的接地連接不需要比常規信號走線更多的金屬，但是傳導大電流的連接需要更多的金屬。另一面是金屬充當散熱器，因此可能在制造過程中引起焊接問題。為了解決這個問題，在將元器件引腳連接到電源和接地時使用散熱片非常重要。

散熱是指從與銷釘?shù)倪B接處除去一部分金屬以降低其導熱能力的地方。如果沒有散熱，則焊接引腳所需的熱量將很容易被金屬平面吸收，而不是停留在需要的引腳上。諸如Cadence Allegro之類的PCB設計工具為設計人員提供了他們所需的能力，以操縱散熱裝置的尺寸和形狀，如下圖所示：

在PCB設計中，您將看到表面貼裝和通孔元器件引腳上的散熱片變化：

SMT引腳：

如果將SMT引腳連接到具有大面積金屬的電源或接地，可能會導致SMT引腳與連接較少金屬的引腳之間發生熱不平衡。在較小的兩腳離散零件中，這種不平衡可能導致一種狀況，稱為“ 墓碑撞擊”。這是一個引腳上的焊料回流速度比另一引腳快的地方，并且將零件向上拉并遠離另一引腳。

將分立的SMT引腳連接到接地或電壓布線時，最好使用足夠?qū)挼淖呔€寬度以滿足電流需求，以提供散熱。這將有助于使器件的兩個引腳保持熱平衡。

小離散零件的另一個問題是將一個引腳放置在大面積的金屬上。盡管這提供了最佳的電氣性能，但它也表現為巨大的散熱器，與另一個引腳產生了大量的熱失衡。滿足電氣設計和PCB制造需求的最佳實踐是將SMT引腳連接到多條走線或“連接”。這為SMT引腳提供了焊接所需的散熱。

通孔銷：

通孔引腳與電源和接地走線的連接通常與其他任何走線一樣，都需要直接從走線連接到引腳的焊盤。如果走線比焊盤寬，或者有金屬填充區域（例如電源或接地層），則需要使用散熱墊，如下圖所示。

這些散熱裝置可提供足夠數量的金屬來傳導電流，但會減少金屬平面從引腳拉出的熱量。借助Cadence Allegro這樣的PCB設計工具，您可以控制散熱墊中的扎帶和間距的寬度，以便為焊盤提供足夠的金屬以滿足其需求。

接地平面中通孔引腳的散熱口

電源和地平面的優缺點

如果要設計多層電路板，則可能需要為專用電源和接地層配置板層堆疊。使用飛機的最大優勢在于，它提供了一種將元器件連接到電源和地面的簡便方法，而無需像在兩層板上那樣通過寬走線布線。在設計中使用接地層還可以為您帶來許多其他好處，包括：

· 返回路徑：信號將從其來源傳播到目的地，然后需要返回其來源。如果沒有清晰的返回路徑，它們在周圍徘徊時會產生很多噪聲，這可能會影響其他電路。接地平面將提供該簡單的返回路徑。

· 屏蔽：接地層將幫助屏蔽敏感電路，使其免受外部電磁干擾（EMI）的影響，并使內部產生的EMI不會影響其他設備。此外，在設計中在有源信號層之間使用接地層將有助于減少層之間寬邊耦合或串?dāng)_的可能性。

· 降低噪聲：數字電路切換狀態時，會通過接地電路產生噪聲脈沖，這可能會在其他電路中造成虛假切換。接地平面的大面積將有助于減少影響，因為它的阻抗比接地線穿過走線的阻抗低。

· 散熱：接地層也為熱運行的元器件提供了良好的散熱片。通過將這些具有孔的部件通過電路板連接到接地層，熱量可以在電路板上均勻分布。

· 另一方面，在使用電源和接地層時也需要注意一些缺點。平面將增加板的層數，這將增加制造成本。電路的不同區域（例如數字和模擬）將需要仔細管理其接地，以使來自一個電路的噪聲不會對另一個電路產生不利影響。并且，在使用拆分后的飛機以容納多個電源或接地網時，必須格外小心。這對于信號返回路徑尤其重要，因為分離平面可能會無意間破壞或阻塞本應暢通無阻的路徑。

但是，所有這些問題都是PCB設計過程的一部分，可以使用高級PCB設計工具來熟練地解決這些問題。

要設計復雜的供電網絡，您需要功能強大的PCB設計系統

先進的PCB設計工具如何發揮作用

PCB設計的接地和電壓布線將是設計過程的主要部分。幸運的是，您擁有PCB設計工具的功能和功能。Cadence Allegro之類的CAD系統具有許多旨在幫助您設計輸電網絡的功能，包括：

· 一套全面的設計規則和約束條件，可根據您所需的寬度和間距要求來設置電源和接地網。

 完整的布線和平面創建實用程序可為您提供對電源和接地設計的完全控制，包括創建拆分平面和控制散熱墊。

· 仿真和分析工具，可在您投入生產之前監視設計的工作方式。
