多層PCB設計入門教程
世界上沒有什么比六層巧克力蛋糕更好的了。我確實很喜歡單層蛋糕，但是沒有比它更大，更腐朽的六層表親了。但是，六層蛋糕將花費更多的時間進行準備，需要更多的烘焙技巧，并且比簡單的蛋糕還要昂貴。為了彌補多余的卡路里，在健身房也將花費更多時間，但最終還是值得的。
如果僅布置簡單的一層或兩層電路板，則會發現布置多層PCB與六層蛋糕有一些相似之處。就像蛋糕一樣，這將花費更多的時間，更多的技巧和更多的成本，但是這也將是一個非常令人愉悅的設計挑戰，而沒有第二天去健身房的負擔。不過，將有一些新的設計方法要學習，我們將在此多層PCB設計教程中為您介紹這些方法。
多層PCB設計教程的第一步；設置和準備
在某些情況下，較舊的舊式PCB占用空間可能不足以用于多層設計，因此您需要確定是否有任何其他要求。根據所使用的CAD系統，您可能必須將圖層或?qū)傩蕴砑拥绞疽鈭D中以便多層使用。在這里可以訪問具有鏈接到在線圖書館服務鏈接的更高級的PCB設計系統會是真正的好處。使用最新，最準確的PCB封裝源數據可以輕松得多。
雙層和多層板設置之間的主要區別在于計劃您的層堆疊。以下是規劃電路板層堆疊時需要考慮的一些要點：
·性能：電路將以多快的速度運行，以及最終電路板的工作環境，可能會影響制造電路板的材料。有多種比FR-4更高級的材料可能會根據需要而更適合您的應用，但是這些材料可能會影響諸如阻抗計算之類的參數。在這里，您的PCB制造商的幫助將成為寶貴的信息來源。
·成本：制造材料以及層數和配置將直接影響構建電路板的總成本。同樣，在這里，您需要與制造商一起考慮所有選項。
·密度：電路板的布線密度是確定電路板層堆疊配置的另一個因素。當您已經開始布局后，必須返回并在電路板設計中添加圖層時，這非常痛苦。您不僅需要重新配置CAD數據庫，而且還可能必須對布局進行很多更改。另一方面，如果您從太多的層開始，那么您將為板子支付更多的錢，那么您應該這樣做。
電路：您還需要了解電路的需求，以便創建最佳的層配置。例如，為了獲得最佳性能，敏感信號可能需要帶狀線層配置，這意味著要增加其他接地層。模擬和數字電路區域?qū)⑿枰褂闷渥约旱慕拥貙臃珠_，并且板上電源需要隔離。所有這些都可能影響圖層配置，因此應該在布局開始之前就計劃好這一點。
一旦收集了數據并在布局數據庫中創建了板層堆棧，就可以開始放置和布線板了。
使用這種電路板輪廓生成器之類的工具，可以更輕松地創建電路板層堆疊
對位置和路線的不同看法
在多層布局上工作時，與眾不同的第一件事之一就是您需要開始考慮“ 3D”設計方面的內容。兩層板僅要求您考慮“頂部”和“底部”。現在您處在一個多層的世界中，內部發生了許多不同的事情，這些事情可能會影響頂部和底部。例如，由于在其下面的內層進行靈敏的布線，您可能不想將嘈雜的部分放置在某個位置。
就工具而言，放置元器件的方式將與雙面板上的相同，但是所使用的外觀將有所不同。例如，您不必擔心在零件之間留出足夠的空間來布線，因為它們大部分將在內部層布線。對于敏感電路，仍然需要在表面層上使用短的直接路徑，但是在大多數情況下，您現在可以使用更多的空間。這也是一件好事，因為多層板可能需要放置更多的元器件。
內部走線布線和電源層將很有趣，但是與此同時，這里也有一些重要的注意事項：
·
多層板通常會比雙面板具有更多的元器件，因此會有更多的布線，因此請?zhí)崆坝媱?。根?jù)電路板的技術，某些這種布線可能具有特定的布線寬度和空間或其他要求，例如差分對或阻抗受控走線。
·
·
一些布線將需要帶狀線層結構，并且必須在與接地平面相鄰的層上布線。此外，敏感的布線必須在相鄰的內部信號層上垂直交叉，以幫助減少任何可能的寬邊耦合或串擾。
·
·
接地層中將有許多用于連接的過孔，但是這些過孔可能會影響信號返回路徑。這需要仔細規劃您的路線，以避免阻塞飛機。
·
·
需要布置拆分平面，以使敏感信號不會越過拆分，從而破壞其返回路徑。這樣的情況會在板上產生很多噪聲。
·
一旦完成布局和布線的檢查，其余的設計工作將類似于雙面電路板?，F(xiàn)在您已經準備好構建板。

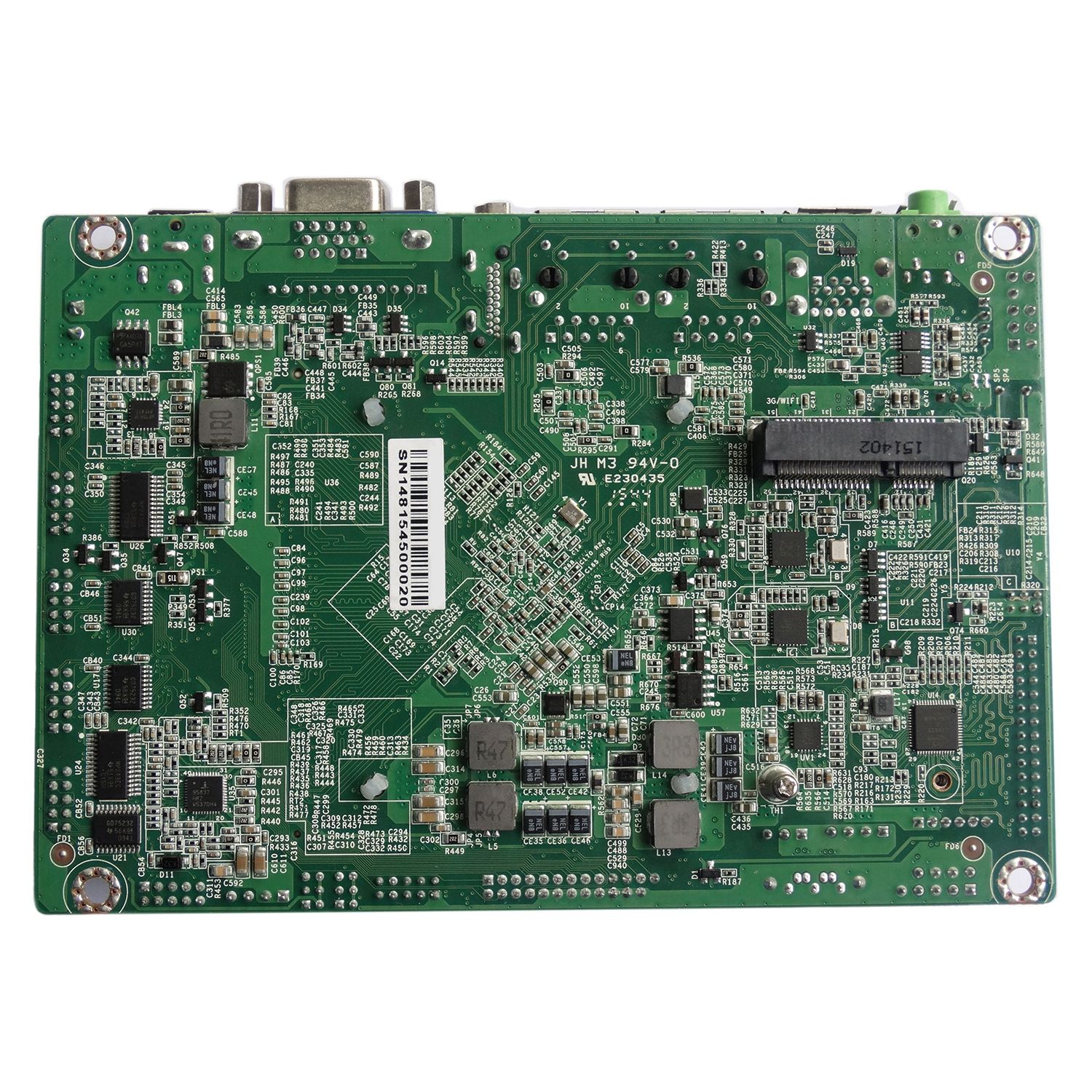

多層PCB布局需要3D透視圖進行電路板設計
使用文檔和輸出文件完成設計
深圳小銘打樣SMT貼片加工：為了使多層設計投入生產，您將需要創建與以往一樣的文檔，但有一些例外。首先，制造圖紙上將需要更多細節。您的制造圖紙將需要多層電路板的堆疊細節，并提供詳細說明如何構建電路板的注釋。其次，如果將Gerber文件用于制造輸出，則顯然需要為多層板生成其他文件。在這里，使用一組高級的CAD工具會對創建和管理制造輸出文件非常有幫助。
幸運的是，現有的PCB設計系統已經具有成功進行多層電路板設計所需的工具。OrCAD PCB Designer是一種高級系統，可讓您訪問在線CAD庫服務，電路板輪廓創建向?qū)б约爸圃旌臀臋n生成實用程序。
